一、 设计初衷
天问,屈原的大作,原意问天,但天是九五之尊,不可问,因此取名天问。天问创作于屈原被放逐后,心中忧愁憔悴之时,愤怒、彷徨而努力呼唤,天文三十问、地理四十二问、历史九十五问,凸现我们中华民族追求真理、探索求知的欲望和决心。这种处境,这种问天的勇气,非常适合我们国家当前的处境,也是我们民族当前处境写照。天问系列开发板,采用国产芯片,每一颗电阻、电容都是国产,百分之百国产,展示中华民族敢问苍天之决心,在芯片国产化上孜孜不倦、努力求真。天问系列开启一个单片机教学和单片机开发新时代,采用国产在线编程编译模式,真正做到了从设计、材料、制作、编程软件,全国产,一个真内循环产品,无惧西方国家的技术封锁。

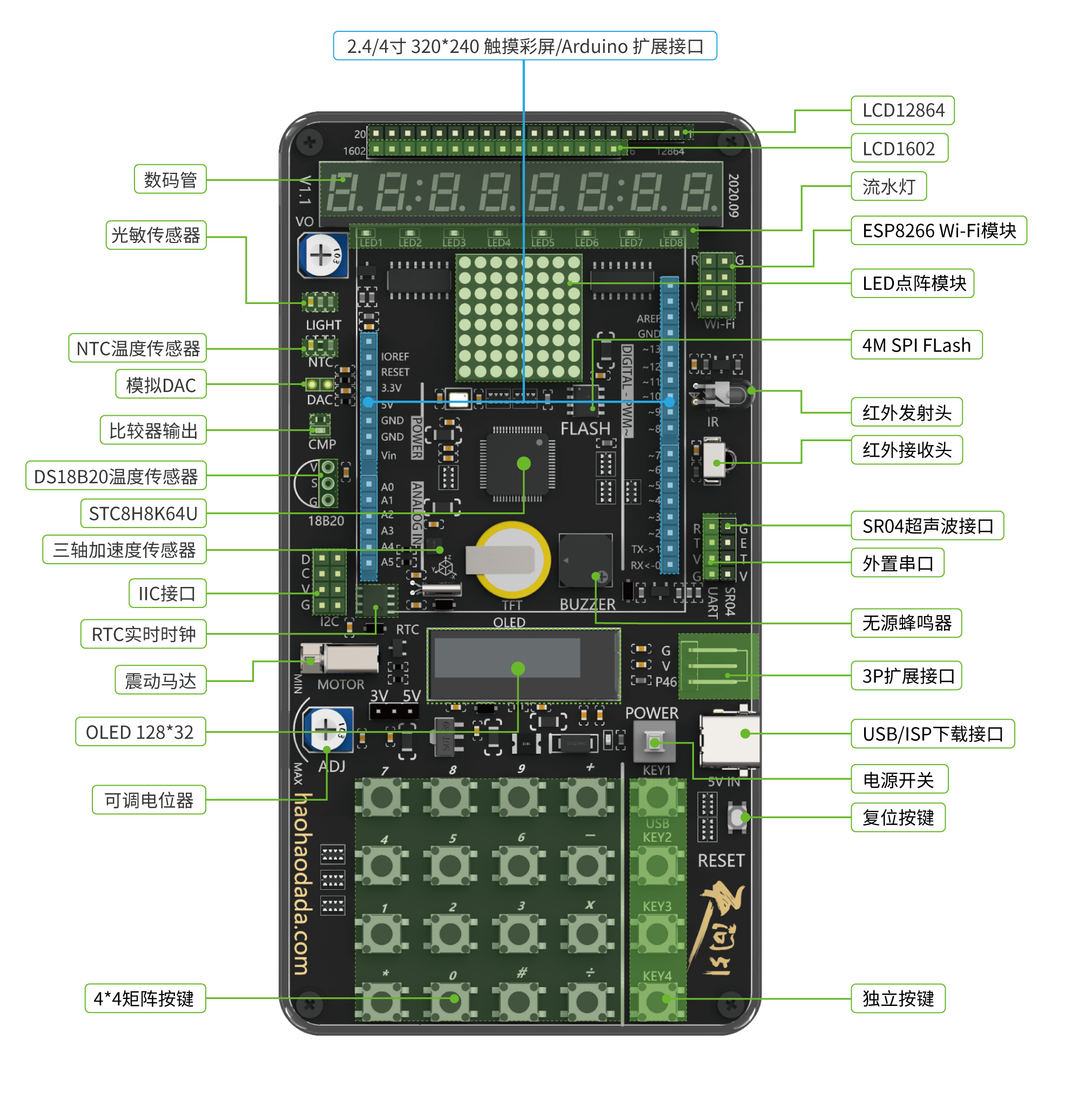

二、主板功能


三、详细参数
尺寸 | 74*145mm |
PCB工艺 | A级PCB,黑色油墨,沉金工艺 |
CPU | STC8H8K64U 64K Flash、256 DATA RAM、8K SRAM、UART*4、USB*1、SPI*1、I2C*1、16位TIM*5、2组高级PWM、硬件16位乘除法器、12位15通道ADC、比较器*1 |
Flash | 4M Bytes SPI FLASH (W25Q32) |
RTC | 1个BM8563芯片、一个CR1220电池 |
移位寄存器 | 2个74HC595 |
电源输入 | USB 5V 输入 |
电源输出 | 1117-3.3、系统电源可以通过跳线帽选择3.3V或者5V |
保险丝 | 1个500mA自恢复保险丝 |
电位器 | 2个10K可调电位器 |
三轴加速度传感器 | QMA7891 |
红外发射管 | DY-IR333C-A |
红外接收管 | VS1838 |
光敏传感器 | PT0603 |
热敏电阻 | QN0603X103J3380HB |
按键 | 1个复位按键、1个电源开关按键、4个独立按键、16个矩阵按键 |
LED | 1个电源LED、八个流水灯LED、1个RGBLED、输出比较LED |
OLED | 1个0.91寸OLED显示屏 分辨率128*32 |
显示屏 | 可外接LCD1602、LCD12864和TFT带触摸彩屏 |
数码管 | 2个4位共阳数码管 |
点阵 | 1个8*8点阵 |
蜂鸣器 | 1个无源蜂鸣器 |
马达 | 1个震动马达 |
超声波 | 可外接SR04超声波模块 |
Wi-Fi | 可外接ESP8266 Wi-Fi模块 |
3P扩展接口 | 可外接通用模块 |
I2C扩展板接口 | 可外接2个通用I2C模块 |
串口扩展接口 | 可外接通用串口模块 |
Arduino扩展接口 | 可外接Arduino扩展板 |
四、相关版本资料
天问51开发板V1.0版资料
天问51开发板V1.1版资料
